Bmp2Pcb v2.0.6 绿色免费版

Bmp2Pcb软件是一款简单实用的图片格式转换工具，可以将BMP图片格式文件转换为PCB或者ASC格式，许多用户在工作中会接触到PCB或者ASC格式的文件，但又没有一款合适的转换工具，这款软件将是你的最佳选择之一。

Bmp2Pcb游戏特色

1、界面整洁，除了转换功能外，没有任何广告栏等多余界面
2、功能强大，无论多大的图片，都能以极快的速度进行转换
3、中文界面，所有菜单栏都用中文显示，用户使用没有障碍
4、体积小巧，只有不到1MB大小，用户可以随时下载来使用

使用方法

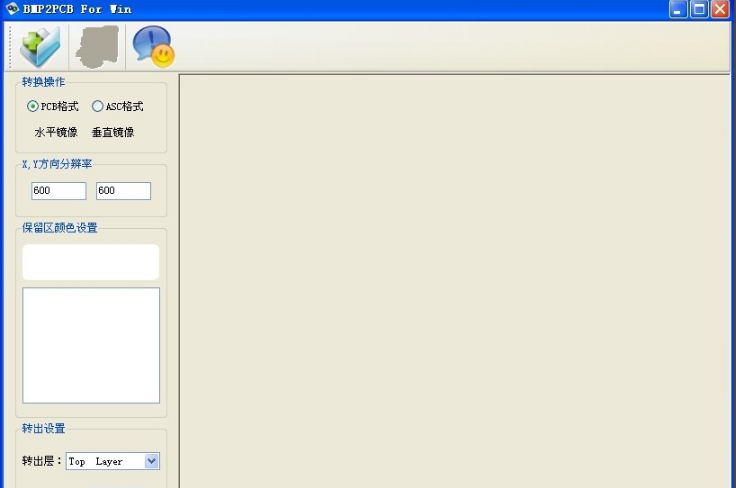

1、运行BMP2PCB转换程序：b2p.exe，打开后出现以下窗口，显然程序界面一目了然，操作简单。

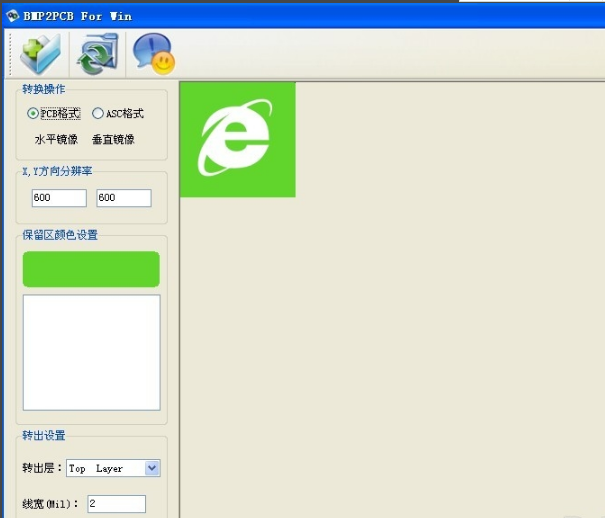

2、按一下左上角的“打开图片”按钮，调入e.bmp图片后如下图，转换操作默认选PCB格式不变，X，Y方向分辨率为扫描分辨率，通常取600，600，也不用更改。

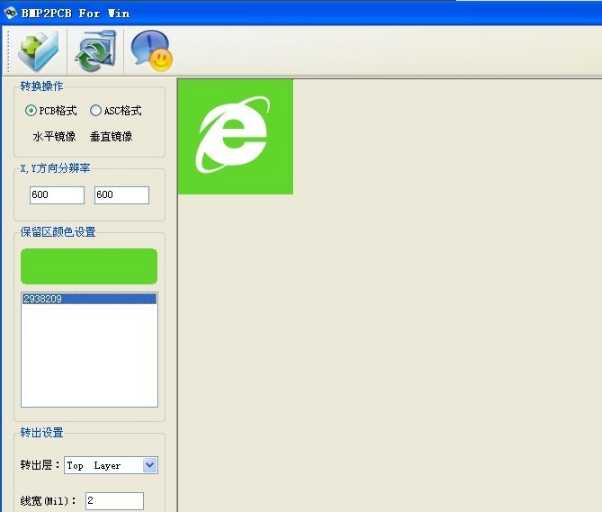

3、保留区颜色设置为需要转换成PCB的颜色区，按住Ctrl键，鼠标移到图中绿色区点右键，选中绿色区为要转换成PCB层的颜色区，此时就可以看到颜色值2938209已经添加到颜色列表。如下图。如果需要删除列表中的颜色用CTRL+右键点颜色列表就可以。

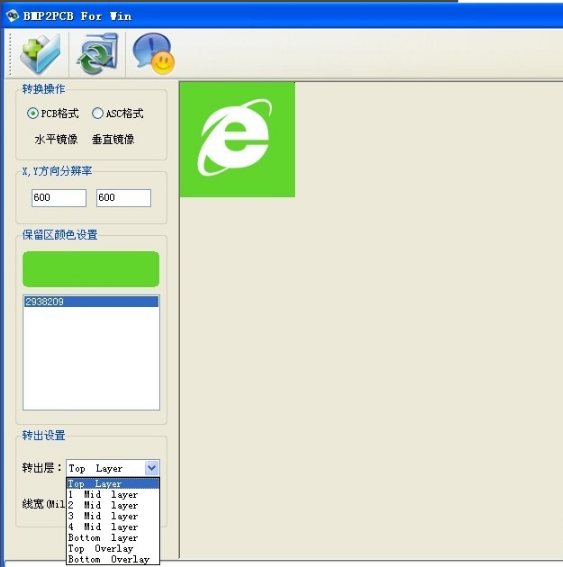

4、点转出层下拉键，选择需要转换输出的层，这里我们选 Top Layer，当然您可根据自己所需选择对应的层进行输出。线宽默认选2mil，这个影响到输出图片线条的精度。

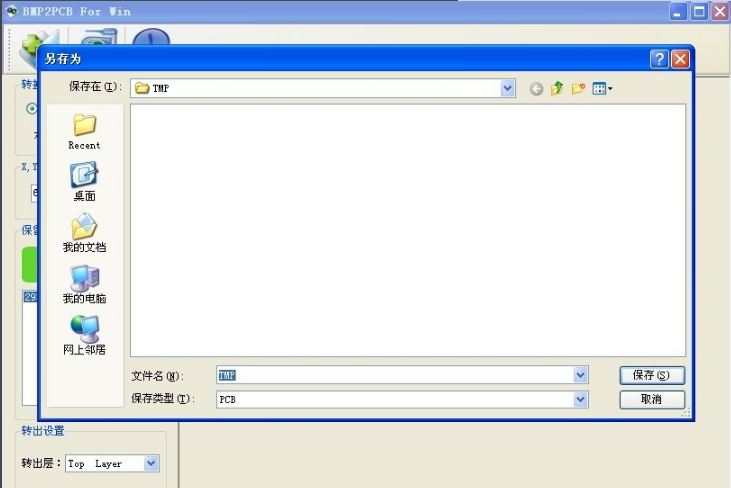

5、最后只需按左上角的“转换”键。即将要进行转换。如下图，填入转换路径，转换文件名，保存类型选“PCB”，按“保存”键就可以了。

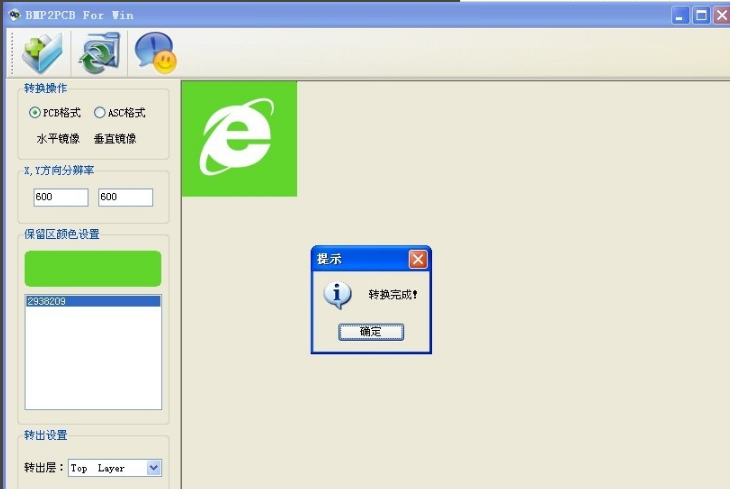

6、程序提示“转换完成”，按“确定”键整个过程就结束了。可以关闭该程序了。

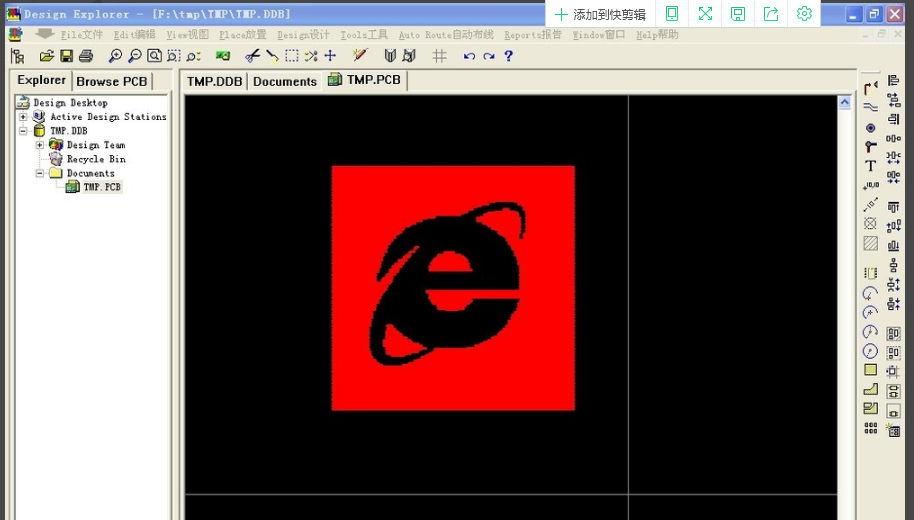

7、打开PROTEL，到刚才那路径打开转换后的TMP.PCB，看看下图的效果，够刺激吧!

安装方法

1、首先等待Bmp2Pcb下载完成
2、使用压缩软件解压文件
3、双击运行“b2p.exe”开始使用
